Предназначен для однонаправленной передачи сетевых пакетов на L2+ уровне сетевой модели (с фильтрацией по параметрам IPv4 протокола). Обмен на более высоких уровнях обеспечивается сопряженным оборудованием (серверами) с соответствующим программным обеспечением.
Статус жизненного цикла:
Серийное производство
Сертификат соответствия ФСБ РФ для устройств однонаправленной передачи (2 класс):
№ СФ/СЗИ-0648
Реестр промышленной продукции, произведенной на территории РФ (МИНПРОМТОРГ):
Ethernet 100BASE-FX, ST 1310 нм — интерфейс исходящего трафика, только передатчик1
Гнездо для SD-карт, опечатываемое
Допускается подключение интерфейсов как к хостам, так и интерфейсам сетевого оборудования с соответствующими характеристиками
1 — максимальная длина кабеля до приемного оборудования 2000 м, при использовании волокна 50/125 мкм
Индикация:

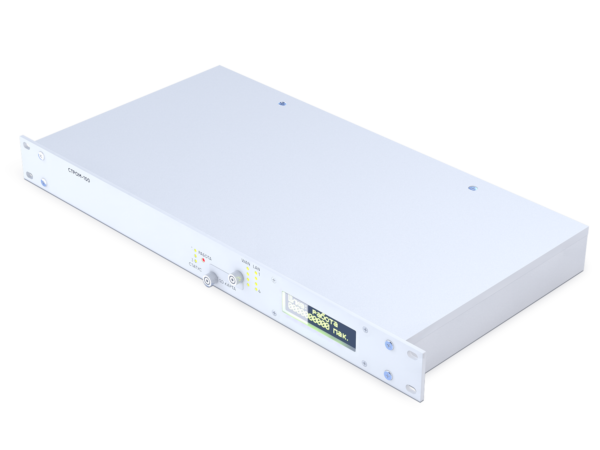

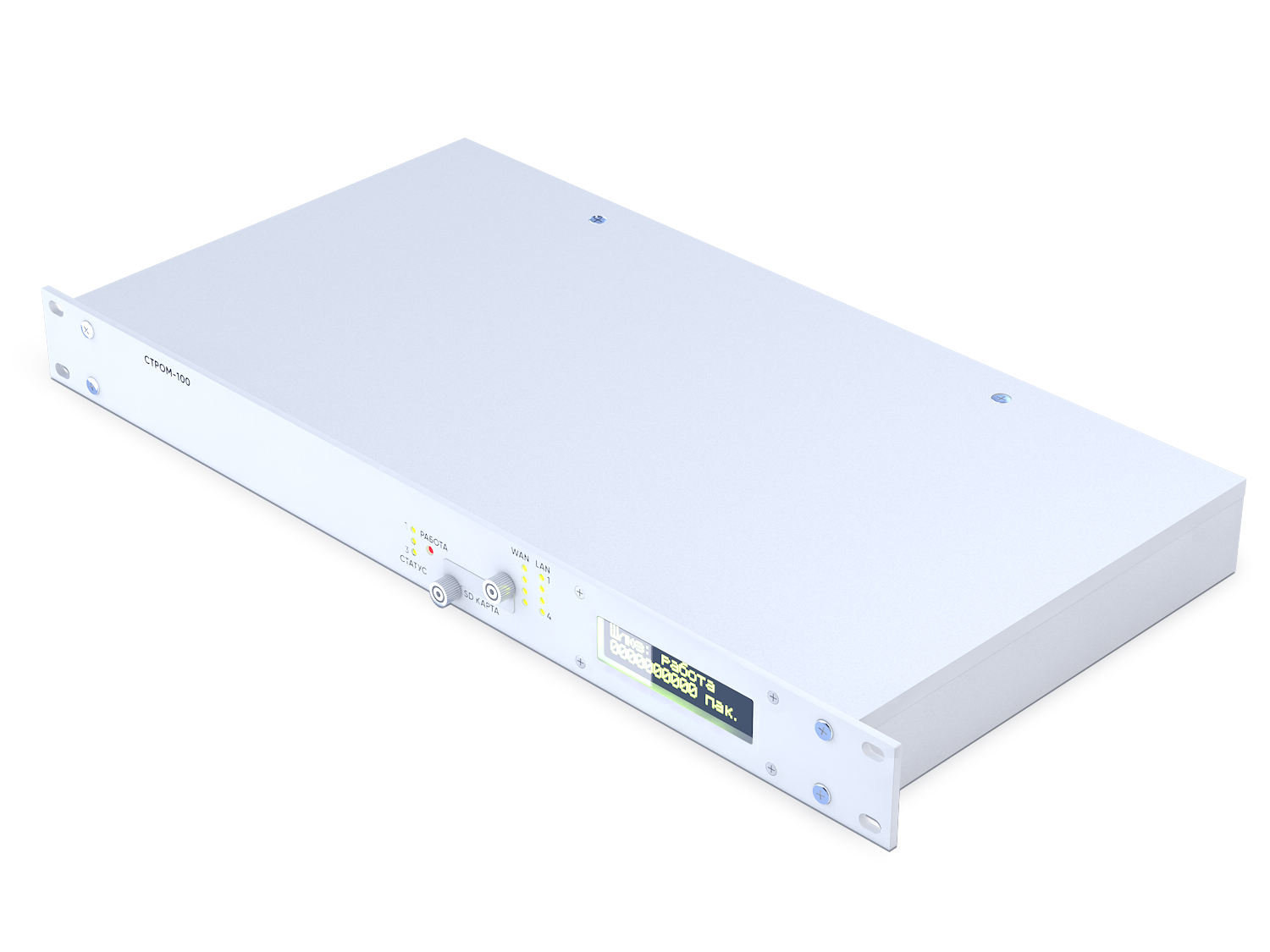

4 блока светодиодных индикаторов на фронтальной панели
LCD индикатор 16х2 с подсветкой, либо матричный индикатор
Интерфейс отображения — русский
Отображение счетчика пропущенных через устройство пакетов и статуса аварийных ситуаций
Конфигурирование:
Конфигурирование производится с помощью текстового файла, расположенного на SD карте
Полученные настройки сохраняются в энергонезависимой памяти устройства
Рабочий режим:
Время готовности — не более 8 секунд
Однонаправленный режим работы с аппаратной фильтрацией на уровнях L2, L3 IPv4 (в коммутаторах такие возможности именуются как L2+ )
Отбраковка пакетов с неправильной контрольной суммой FCS
Обработка пакетов 802.1Q — не поддерживается
Не пропускаются пакеты IPv4 c увеличенной длиной поля Options (отличной от длины по умолчанию) — не обеспечивает совместимость с протоколами поддерживающими классификационные (мандатные) метки Астра линукс
Аппаратная фильтрация по MAC адресу назначения (L2) — 1 адрес
Пропускание MAC адресов в multicast диапазоне — вне зависимости от значения фильтра MAC
Аппаратная фильтрация по IP адресу источника (L3) — до 511 разрешенных адресов, остальные отбрасываются
Аппаратная фильтрация по IP адресу назначения (L3), подмена его (случае необходимости), задание MAC адреса назначения — до 511 правил, все пакеты у которых IP не указан в списке правил отбрасываются
Аппаратная ARP машина для сегмента сети, связанного с интерфейсом входящего трафика — ARP таблица формируется из значений правил IP адресов назначения и значения указанного в правиле фильтрации по MAC назначения
Индикация на счетчике пакетов количества, которое прошло через все аппаратные фильтры и передано в исходящий сетевой интерфейс
Максимальная длина пакетов L2 — 2000 байт (формально проходит в категорию jumbo)
Производительность при однонаправленной передаче:
Пропускная способность
Размер (включает 4B FCS), байт
L2 пакетов/сек
L2 Мбит/сек
L4 Мбит/сек (UDP)
64
148810
76
21
512
23497
96
88
1024
11973
98
94
1518
8127
99
96
2000
6188
99
97
Задержка в канале — не более 1 мкс
Аппаратная фильтрация не влияет на пропускную способность устройства
Аппаратная фильтрация не влияет на задержку в канале.
Гарантийные обязательства и надежность:
Наработка на отказ — не менее 40000 ч
Назначенный срок службы — 10 лет
Гарантийный срок эксплуатации — 3 года
Комплектность:
Изделие
Кабель питания
SD карта
Руководство по эксплуатации
Упаковка
Паспорт
Физические характеристики и условия окружающей среды:

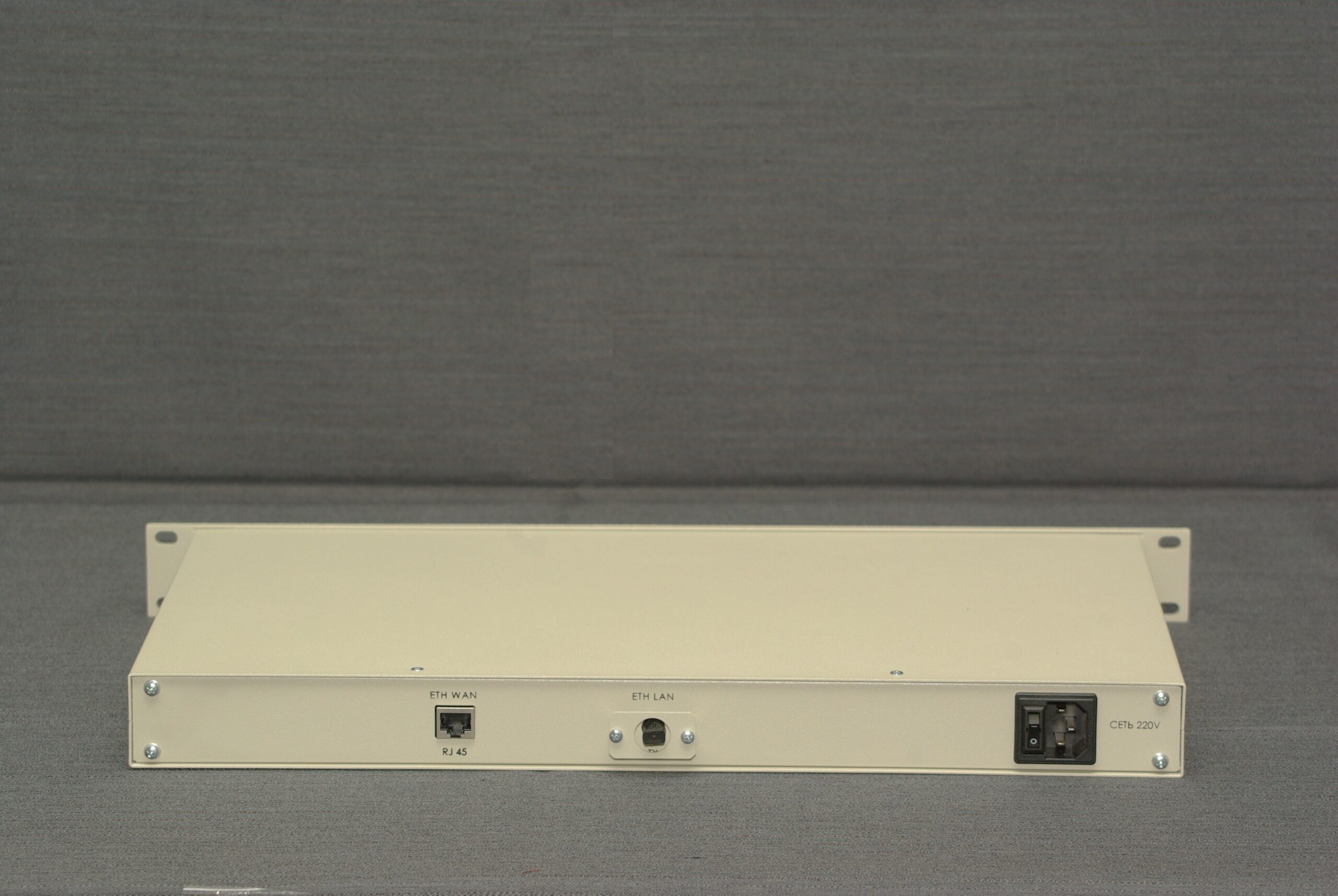

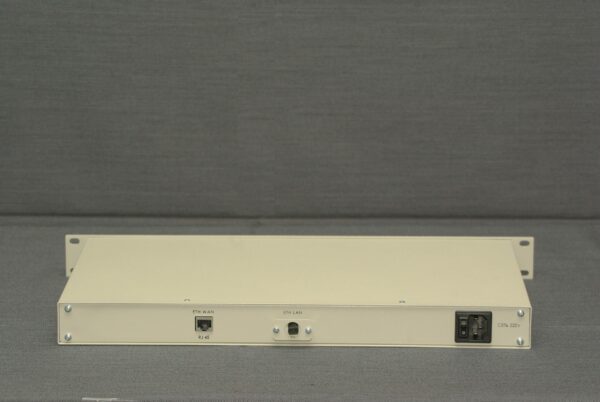

Корпус 1U по ГОСТ 28601 .1-90 в телекоммуникационную стойку (ВхШхГ 44х483х272 мм)
Электрическое питание — сеть переменного тока 220В±10%, 50±1% Гц
Разъем питания — вилка IEC-320
Максимальное потребление — 18Вт
Стойкойсть, прочность и устойчивость к воздействию механических и климатических факторов — группа 1.1 ГОСТ РВ 0020-39.304-2019, «УХЛ»
Интервал рабочих температур — от +5 до +40 0С
Предельное значение относительной влажности при эксплуатации — 80%
Интервал температур хранения — от -40 до +50 0С
Предельное значение относительной влажности при хранении — 80%
Масса — не более 4 кг
Рекомендации производителя:
Сетевой порт принимающий пакеты от однонаправленного шлюза должен иметь возможность отключения autoneg.
Окончательное решение об использовании нашего оборудования принимайте после тестирования в составе вашего стенда, включающего все аппаратные компоненты с которыми он связан. Образец предоставляется на бесплатное тестирование по запросу.
